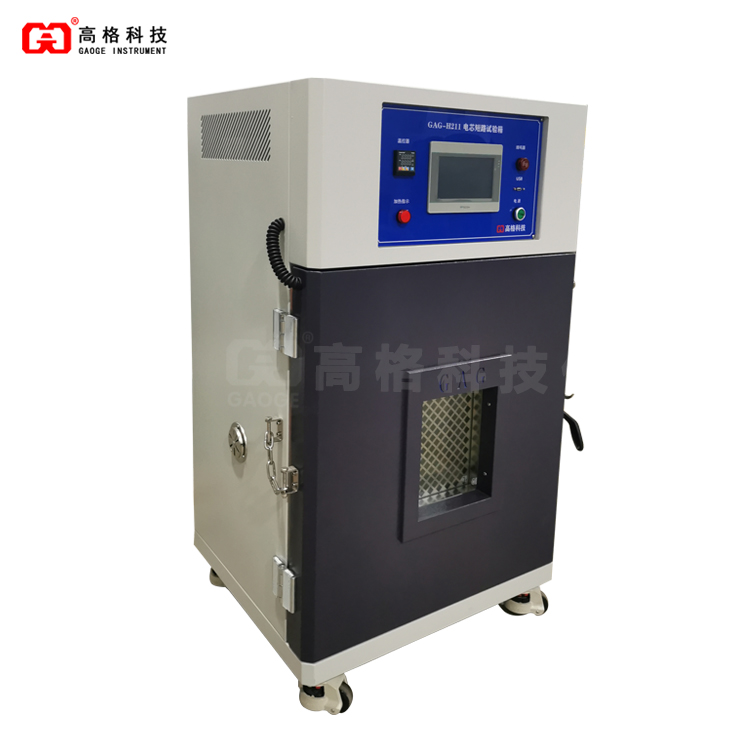

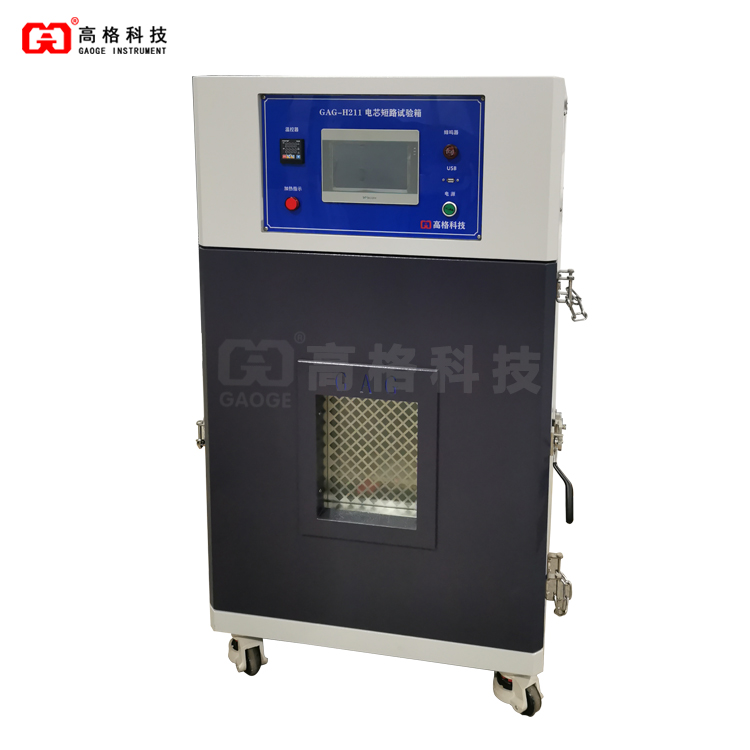

短路試驗機遙控大電流短路裝置綜合多種電池短路試驗標準要求而設計即滿足GB/IEC/EN/UN38.3/UL/MT/T 1051-2007、GB/T 2900.11-1988等標準規範；按標準要求短路裝置必須符合內阻範圍遠小於100mΩ，從而獲得試驗要求的最大短路電流。
短路試驗機采用PLC自動控製，模擬電池外部短路，采用大電流接觸器作為開關元件,熱繼電器作為保護裝置，斷路器閉合時，使被測電池回路短路，強大的短路電流通過整個回路。
電池表麵溫度、電壓及經霍爾元件檢測的電流信號經數據處理，送到PLC，連續記錄電池電壓、電流和表麵溫度變化。該短路實驗機必須符合整個回路（包括斷路器、導線和連接器件）電阻80±20mΩ，每個回路都能夠承受峰值達到400A的短路電流。

可以選擇短路停止模式：1.短路時間；2.電池表麵溫度；

UL1642、UN38.3、IEC62133、GB/T18287、GB 31241-2014等標準

1、GB 31241-2014《便攜式電子產品用鋰離子電池和電池組 安全要求》

標準要求：

常溫外部短路：

將電池按照規定的試驗方法充滿電後，放置在20℃±5℃的環境中，待電池溫度達到20℃±5℃後，再放置30min。然後用導線連接電池正負極端，並確保全部外部電阻為80mΩ±20mΩ。試驗過程中監測電池溫度變化，當出現以下兩種情形之一時，試驗終止。

  a）電池溫度下降到比峰值低20%；

  b）短接時間達到24h。

高溫外部短路

將電池按照規定的試驗方法充滿電後，放置在55℃±5℃的環境中，待電池溫度達到55℃±5℃後，再放置30min，然後用導線連接電池正負極端，並確保全部外部電阻為80mΩ±20mΩ，試驗過程中監測電池溫度變化，當出現以下兩種情形之一時，試驗終止；

  a）電池溫度下降到比峰值低20%；

  b）短接時間達到24h；

接收標準：電池應不起火、不爆炸，最高溫度不超過150℃。

2、UN 38.3 《關於危險貨物運輸的建議書-試驗和標準手冊》第三部分38.3節

標準要求：

待試驗電池或電池組的溫度必須予以穩定使其外殼溫度達到552℃，然後使電池或電池組在552℃下經受總外阻小於0.1歐姆的短路條件。這一短路條件應在電池或電池組外殼溫度回到552℃後繼續至少1小時。電池或電池組必須再觀察6小時才結束試驗。

接收標準：電池或電池組如果外殼溫度不超過170℃並且在進行這一試驗後6小時內無解體、無破裂和無燃燒，即符合這一要求。

3、UL 1642《鋰電池標準》2054《家用和商用蓄電池組》

標準要求：

每個測試電池樣品正、負極采用阻值＜0.1Ω的Cu線短接，電池放電直至起火或爆炸，或直至電池完全放電，殼體溫度重新降至室溫停止。

B.試驗在室溫和60±2℃進行，電池在室溫或60±2℃達到與環境平衡穩定後再短接。

C.除非製造商指明是串聯或並聯，電池應單獨測試。對於串聯或並聯應用， 另外五套電池需進

  行測試，采用電池的最大數目根據所用串/並聯數目定。

D.當電池中有過流或熱保護裝置時且已經過UL認證的， 需將電池在保護裝置未打開的最大負載情況下測試，沒有認證過的保護性裝置則須將之短接。

接收標準：樣品應不起火、不爆炸，外殼或電池殼體溫度不超過150℃。

4、IEC62133-2012《含堿性或非酸性電解液的蓄電池及蓄電池組-便攜設備用密封蓄電池好 蓄電池組的安全要求》

標準要求：

兩組充滿電的單體電池或電池組分別放置在20℃±5℃和55±5℃環境中。每個單體電池或電池組用外電路總電阻80mΩ±20mΩ將正負極端子短路，單體電池或電池組短路維持24小時或到外殼溫度從最高溫度降低20%，二者取時間最短的。

接收標準：正負極端子間短路不應著火或爆炸。

1、較大短路電流 400A；

2、裝置內阻 80±20mΩ(負載電流400A)；

3、遙控距離 無固體阻隔 7m；

4、機械壽命 30萬次；

5、溫度範圍 RT+10℃ ~ +80℃（可調）；滿足標準中的55℃5℃要求，如需205℃要求，需訂購帶壓縮機恒定（選配）；

6、溫度波動度 0.5℃

7、溫度偏差 2℃；

8、視窗尺寸 390 X 360mm(厚20mm)；

9、排氣風扇 鼓風機安裝於頂部，排煙管在後部伸出，直徑100mm；

10、補風口 箱體側麵開有一個直徑50mm補風口(也可用於測量電壓等)；

11、箱體底部 底下裝有四個萬向滑輪,可自由移動，並帶有固定腳杯；

12、照明 箱體視窗裝有照明燈；

13、內箱尺寸 W600 X D500 X H600mm；

14、外箱尺寸 W940 X D1250 X H1510mm；

15、箱體材質 冷紮板烤漆；

16、電源 AC 220V10%  50HZ；

17、功率 5.0KW

2.注意防潮防水，保持設備幹燥。雨水，濕氣和各類混合液體是很有可能侵蝕電源電路影響設備的使用壽命，如果設備潮濕寒冷，請關閉開關電源，並用吸濕布或紙清潔，避免導電漏電危害使用人員安全

3.每次測試前，檢查氣源是否打開，保持設備氣穩定，以免影響測試結果。

4.每次實驗結束後，必須打開送風口，讓箱內的有機廢氣排出。

5.每次測試後，請將附著在設備和夾具上的電池沉澱物擦掉，以確保設備的正常使用，並避免回路電阻因腐蝕而升高。
